一、产品特性
　　ZSYF系列压延机专用齿轮箱是与积木式压延机配套的专用齿轮箱。

　　该系列齿轮箱具有如下特点：
　　1、整机外形美观，箱体六面加工，可方便地多面组合，满足多辊压延机的各种辊筒的排列方式。
　　2、齿轮材料采用优良低碳合金钢，经渗碳，淬火、磨齿，齿部精度6级，齿面硬度在54~62HRC之间，承载能力大幅度提高，体积减小，噪声低，传动效率高。
　　3、配套电机油泵强制润滑系统，齿轮啮合部位及轴承的润滑充分、可靠
　　4、轴承、油封、电机油泵等标准件均选用国内知名厂家的优良产品。也可以用户需要，选用进口产品。

二、适用范围
　　1、齿轮箱的输入转速一般不大于1500r/min。
　　2、表中所列为常用公称传动比，也可按用户需要调整传动比。
　　3、工作环境温度为0℃-35℃。

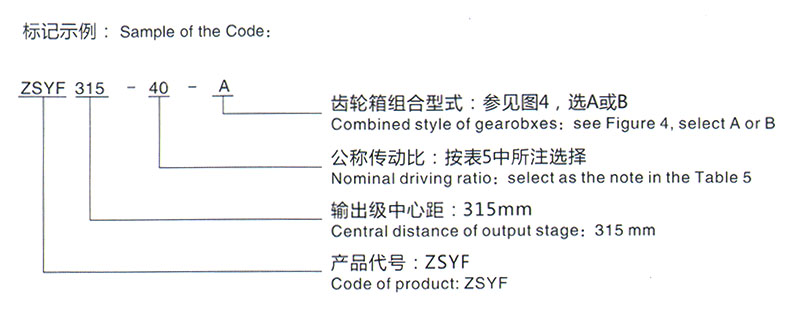

三、齿轮箱的型号及标志
　　齿轮箱的代号中，包括型号、输出及中心距、公称传动比及组合形式。

四、齿轮箱的承载能力见表（5）

齿轮箱的承载能力

齿轮箱的外型尺寸

五、齿轮箱的外形及安装型式

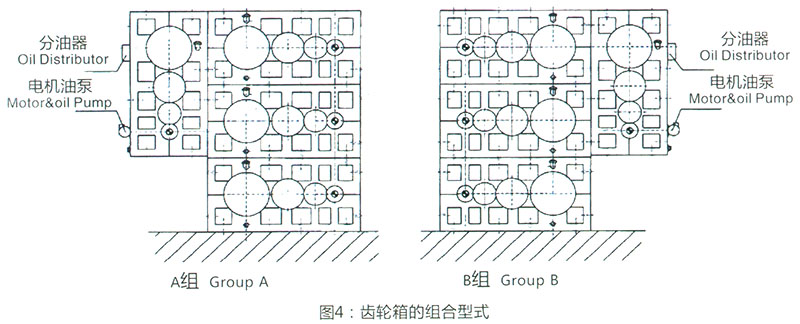

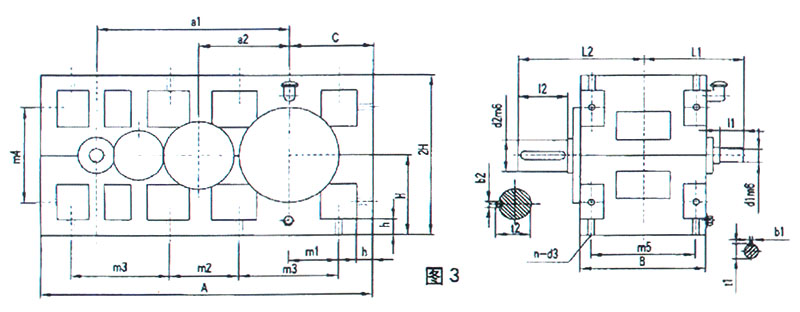

　　齿轮箱的外形、组合型式见图3、图4，规格尺寸见表6。

六、齿轮箱的选用
　　1、表5中所列齿轮箱的承载能力已经考虑了工况系数，可以直接选用。
　　2、本系列齿轮箱适用于多辊压延机的传动，选用时必须注明齿轮箱的组合型式和数量。
　　3.、如果所需要的联接尺寸、传动比、输入轴转速或齿轮箱的组合型式与图表中所列的不同,请与我公司联系。

七、安装使用和维护
　　1、起吊齿轮箱时，应使用吊环螺钉。
　　2、齿轮箱运输、存放时应注意防潮。到货后如半年内不安装，应对外露的加工面重新涂防锈油。
　　3、齿轮箱必须刚性固定在坚实的基础面上，所有地脚螺栓须加弹簧垫圈。联轴器的安装误差应不超过其允许的偏差值。
　　4、齿轮箱在交货前均经过严格的试运转检验，各项指际符合要求，交货后可以直接投入使用。使用前应注入中极压齿轮油N220或N150至油标上限。
　　5、带有电机油泵的齿轮箱，在加载前,应先开启电机油泵，空车运转一段时间，以利各润滑点的充分润滑。
　　6、齿轮箱在首次运行300小时后换油，以后每运行3000-4000小时换油一次，每次换油的间隔时间不超过18个月。换油时应先清洗箱体、滤油器、空气滤清器、放油螺塞。
